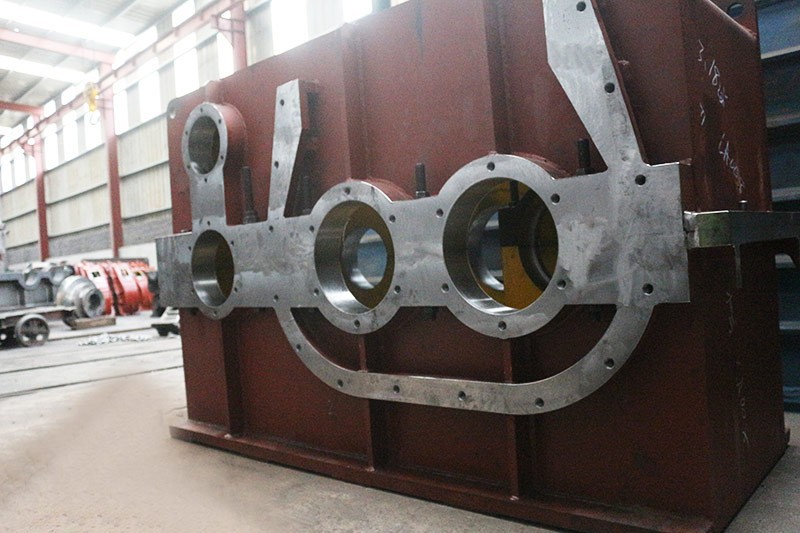

在機(jī)械傳動(dòng)系統(tǒng)中，減速機(jī)箱體作為核心承載部件，其焊接質(zhì)量直接影響設(shè)備運(yùn)行的穩(wěn)定性與壽命。焊接過(guò)程中產(chǎn)生的變形問(wèn)題，是制約箱體加工精度的關(guān)鍵因素。本文從變形機(jī)理分析、工藝優(yōu)化措施及質(zhì)量監(jiān)控體系三個(gè)維度，系統(tǒng)闡述焊接減速機(jī)箱體變形的控制方法。
　　一、焊接變形機(jī)理分析
　　焊接變形本質(zhì)上是局部熱輸入導(dǎo)致的材料不均勻收縮。對(duì)于焊接減速機(jī)箱體這類中空薄壁結(jié)構(gòu)，其變形特征主要表現(xiàn)為：
　　?1.角變形?：由焊縫橫向收縮引起，導(dǎo)致焊接減速機(jī)箱體開(kāi)口尺寸超差
　　?2.波浪變形?：薄板在縱向收縮應(yīng)力作用下產(chǎn)生的失穩(wěn)現(xiàn)象
　　?3.整體扭曲?：多道焊縫熱應(yīng)力累積導(dǎo)致的空間畸變
　　?4.收縮變形?：焊縫金屬凝固收縮引起的尺寸縮減

　　材料特性方面，低碳鋼（Q235）線膨脹系數(shù)為12×10??/℃，熱導(dǎo)率50W/(m·K)，焊接時(shí)易產(chǎn)生較大熱應(yīng)力。當(dāng)板厚超過(guò)8mm時(shí)，需考慮層間溫度對(duì)相變組織的影響。

　　二、工藝優(yōu)化控制措施
　　1.結(jié)構(gòu)剛性增強(qiáng)設(shè)計(jì)
　　?加強(qiáng)筋布局?：在焊接減速機(jī)箱體長(zhǎng)向設(shè)置縱向加強(qiáng)筋，間距控制在300-500mm，可提升結(jié)構(gòu)剛度30%-50%
　　?壓緊裝置應(yīng)用?：采用液壓夾具系統(tǒng)，對(duì)焊接面施加0.3-0.5MPa壓力，有效控制塑性變形
　　?反變形預(yù)置?：根據(jù)有限元模擬結(jié)果，預(yù)先設(shè)置1-2mm/m的反向彎曲量，補(bǔ)償焊接收縮
　　2.焊接參數(shù)準(zhǔn)確控制
　　?熱輸入量?jī)?yōu)化?：CO?氣體保護(hù)焊時(shí)，將線能量控制在15-20kJ/cm，可減少熱影響區(qū)寬度
　　?脈沖焊接技術(shù)?：采用峰值電流180A、基值電流60A的脈沖模式，使熔池凝固時(shí)間縮短40%
　　?多層多道焊序?：厚板焊接時(shí)，每層焊道厚度不超過(guò)4mm，層間溫度控制在100-150℃
　　3.變形補(bǔ)償工藝
　　?對(duì)稱跳焊法?：將長(zhǎng)焊縫分割為200-300mm段，采用"之"字形焊接順序，使熱應(yīng)力相互抵消
　　?隨焊碾壓技術(shù)?：在焊縫后方0.5m處施加機(jī)械壓力，使塑性變形提前發(fā)生，殘余應(yīng)力降低60%
　　?局部低溫加熱?：對(duì)收縮量較大區(qū)域進(jìn)行80-100℃預(yù)熱，降低溫度梯度帶來(lái)的應(yīng)力集中
　　三、質(zhì)量監(jiān)控體系構(gòu)建
　　1.過(guò)程參數(shù)實(shí)時(shí)監(jiān)測(cè)
　　部署紅外測(cè)溫系統(tǒng)，每5秒記錄一次層間溫度
　　采用應(yīng)變片監(jiān)測(cè)關(guān)鍵部位應(yīng)力變化，閾值設(shè)定為材料屈服強(qiáng)度的70%
　　激光跟蹤儀實(shí)時(shí)掃描焊接減速機(jī)箱體尺寸，精度達(dá)到±0.05mm
　　2.變形預(yù)測(cè)與修正
　　建立有限元模型，輸入材料參數(shù)、焊接順序等變量，預(yù)測(cè)變形趨勢(shì)
　　根據(jù)模擬結(jié)果調(diào)整工藝參數(shù)，形成"預(yù)測(cè)-修正-驗(yàn)證"的閉環(huán)控制
　　對(duì)復(fù)雜結(jié)構(gòu)進(jìn)行1:1實(shí)體模擬，獲取實(shí)際變形數(shù)據(jù)
　　3.焊后矯正技術(shù)
　　機(jī)械矯正：采用三輥滾壓機(jī)對(duì)波浪變形進(jìn)行校正，壓力控制在5-10MPa
　　火焰矯正：對(duì)局部凸起區(qū)域進(jìn)行線狀加熱，溫度控制在600-700℃，寬度不超過(guò)20mm
　　振動(dòng)時(shí)效處理：施加15-20Hz交變應(yīng)力，使殘余應(yīng)力釋放率達(dá)到70%以上
　　焊接減速機(jī)箱體的變形控制需要構(gòu)建"預(yù)防為主、過(guò)程控制、焊后修正"的全流程管理體系。通過(guò)結(jié)構(gòu)優(yōu)化、參數(shù)準(zhǔn)確控制及智能監(jiān)測(cè)技術(shù)的綜合應(yīng)用，可將箱體平面度誤差控制在1mm/m以內(nèi)，對(duì)角線差控制在1.5mm范圍內(nèi)，滿足特殊裝備對(duì)傳動(dòng)精度的嚴(yán)苛要求。實(shí)際生產(chǎn)中，應(yīng)結(jié)合具體產(chǎn)品結(jié)構(gòu)特點(diǎn)，制定差異化的變形控制方案，并建立完善的質(zhì)量追溯系統(tǒng)。
